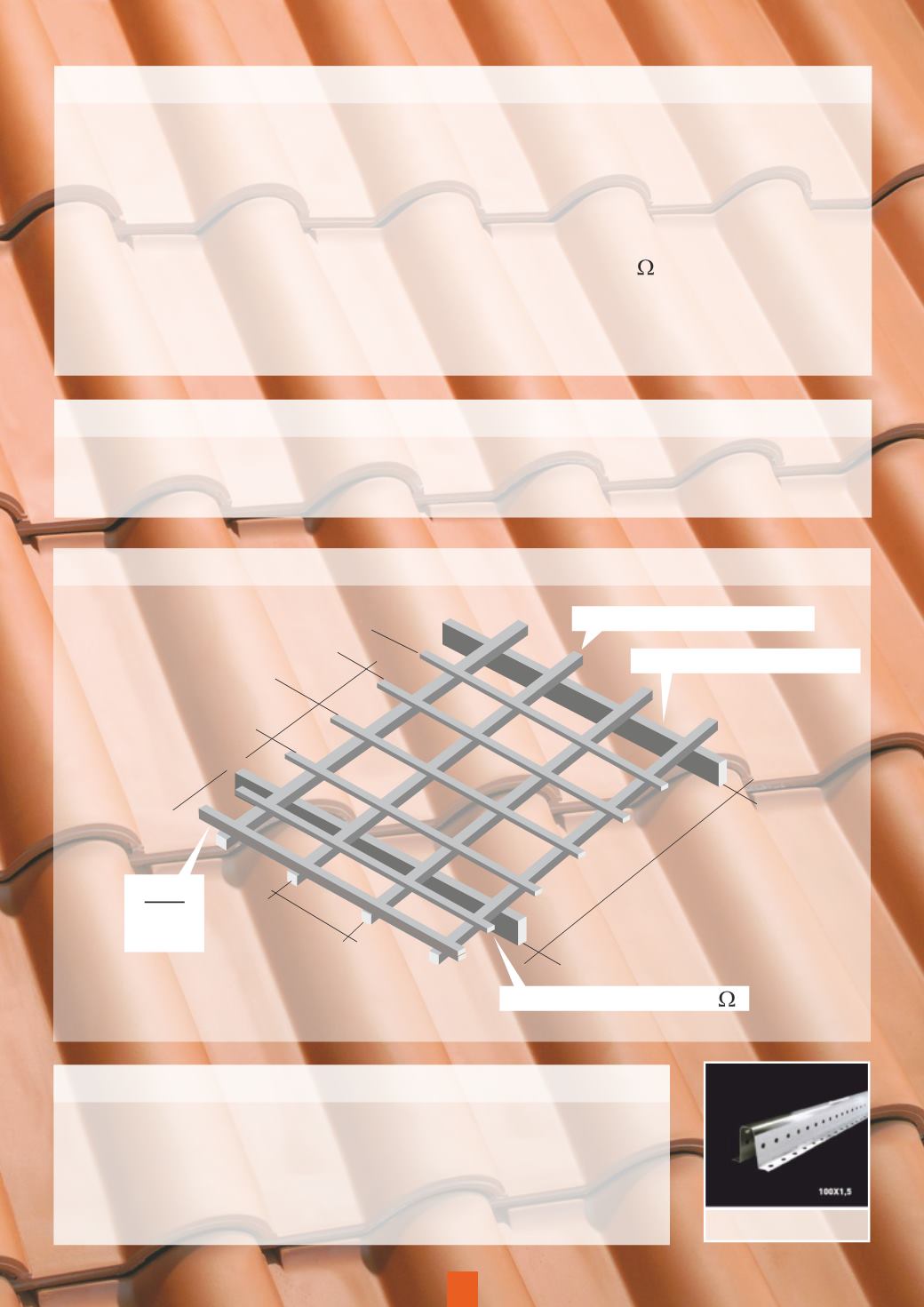

1 - Montagem do Telhado
Sugerimos para a estrutura
O dimensionamento da estrutura deve ser feito por profissional habilitado. Para cálculo da
inclinação mínima do telhado veja a página 10.
Sugerimos para a estrutura do telhado as seguintes bitolas e espaçamentos;
-
Ripas
(ou sarrafos): 5 x 5 cm /
Estrutura metálica:
-
Réguas ómega
( )
-
Caibros
: 5 x 6 cm com espaçamento de 50 a 60 cm /
Estrutura metálica:
-
Madre:
100 x 1,5 cm
-
Terças
: espaçamento máximo de 1,50 m, a bitola varia em função do espaçamento das tesouras.
Estrutura metálica
-
Madres:
150 x 1,5 cm
0,50 m
1,50 m
Sugestão de Madeiramento / Estrutura metálica
Caibro / Madre
100x1,5 cm
Terça / Madre
100x1,5 cm
Ripa
(1)
Ripa
(2) /
Régua ómega ( )
A
Primeira ripa
ou
testeira
(1) é sempre
mais alta em 2 cm
que as demais ripas, para que todas as
telhas tenham a mesma inclinação.
2 - Galga Inicial
3 - Galga
É a distância máxima entre as faces superiores de 2 sarrafos. Deve ser
calculada com a medida física da telha que será utilizada no telhado.
Nota: a Telha Lusa SOL10 utiliza um espaçamento de 40,5 cm.
6
Régua
Ómega
Madre metálica para
Fixação do Telhado
