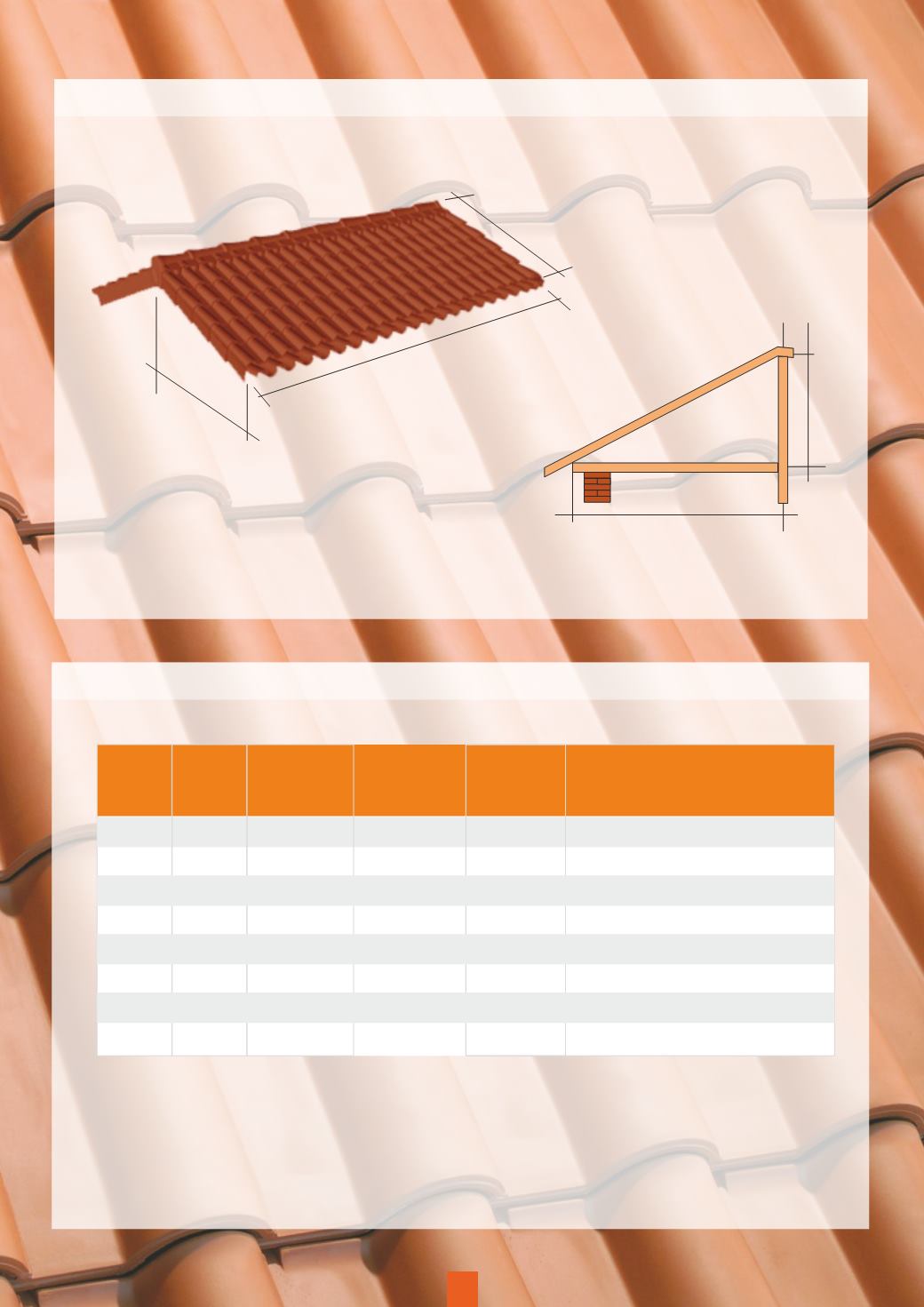

8 - Cálculo das telhas e inclinação da Cobertura
Para obter um melhor escoamento de água, temos que determinar a inclinação mínima do
telhado e é necessário medir a distância do beiral até a linha da cumeeira, demonstrada no
desenho como MEDIDA A/B.
AB = Vão livre telhado (m)
CD = 1,00 (m) Larg. Telhado
Tabela de Inclinação ABNT
B
A
C
E
D
A
B
C
Aaltura da laje até a cumeeira (Oitão) é demonstrada
pela MEDIDA B/C, e o seu valor é igual a percentagem
da MEDIDA A/B. O valor da percentagem é
determinado pelas tabelas de inclinações mínimas.
AC =AB / cos ()(m)
ABCDE = nº. Telhas p/ m2
(AC x CD) x 16 telhas
AB
(m)
CD
(m)
Ângulo de
Inclinação
(%)
Declive
(º)
AC
(m)
Nº de Telhas
Area ACDE
3,00 1,00
30
17
3,138
3,138 x 1,00 x 16 = 51
4,00 1,00
32
18
4,206
4,206 x 1,00 x 16 = 68
5,00 1,00
34
19
5,285
5,285 x 1,00 x 16 = 85
6,00 1,00
36
20
6,383
6,383 x 1,00 x 16 = 103
7,00 1,00
38
21
7,495
7,495 x 1,00 x 16 = 120
8,00 1,00
40
22
8,630
8,630 x 1,00 x 16 = 139
9,00 1,00
42
23
9,772
9,772 x 1,00 x 16 = 157
10,00 1,00
44
24
11,038 11,038 x 1,00 x 16 = 177
